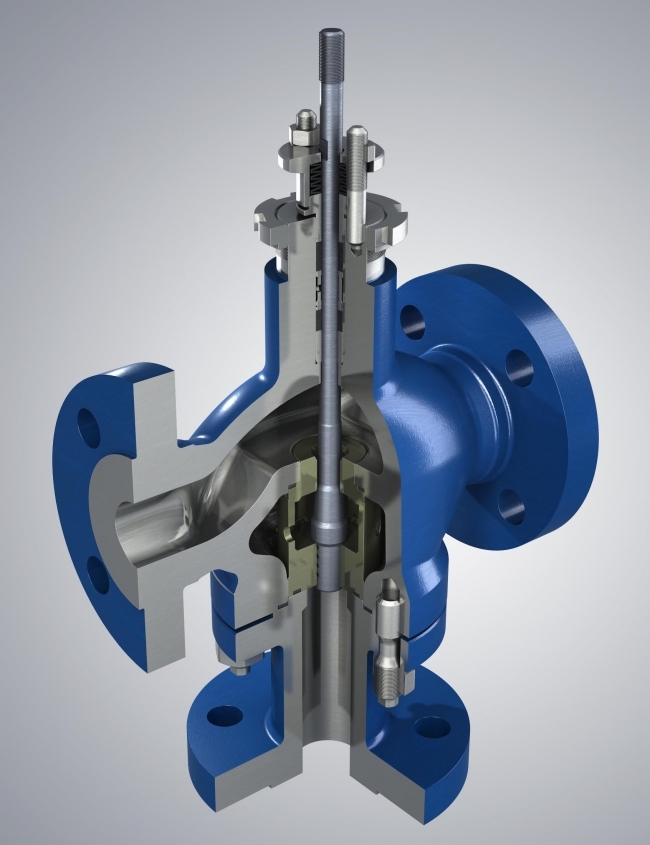

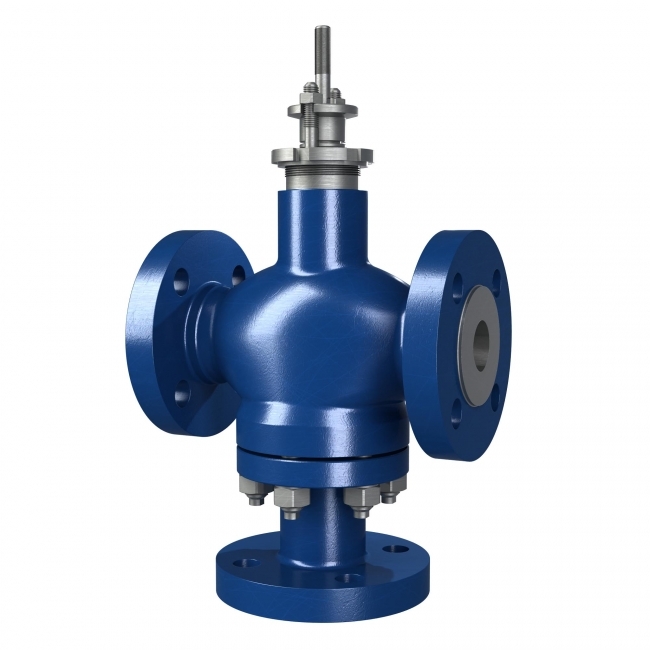

Регулирующие трехходовые клапаны тип Z3 - POLNA S.A.

Используются в качестве исполнительных механизмов в системах автоматизации и дистанционного управления для регулирования потока жидкостей и газов. Тип Z3M предназначен для смешения двух потоков среды, а тип Z3R предназначен для разделения одного потока на два.

Рекомендуются к применению в теплоэнергетике, системах вентиляции, отопления и кондиционирования и многих других отраслях промышленности. Могут поставляться с пневмоприводами типа P/R (основное исполнение) или P1/R1; P3/R3 (по желанию), электроприводами, ручными приводами тип 20 или без приводов.

Существует возможность производства клапана в соответствии с вашими индивидуальными потребностями.

Номинальный размер DN15; 20; 25; 32; 40; 50; 65; 80; 100; 150; 200; 250
Номинальное давление • PN10; 16; 25; 40 • CL150; CL300
Коэффициент расхода 0,63 ... 320 м3/ч
Характеристики расхода линейная
Редукционное соотношение50:1
Герметичность закрытия IV класс согл. PN-EN 60534-4 V класс согл. PN-EN 60534-4 клас от B до G согл. PN-EN 12266-1
Температура - 196 ... + 450°C
Mатериалы корпуса серый чугун EN-GJL 250 высокопрочный чугун EN-GJS 400-18LT литейная углеродистая сталь GP 240 GH (1.0619), WCB литейная углеродистая сталь для низких температур G20Mn5 (1.6220), литейная кислотостойкая GX5CrNiMo 19-11-2 1.4408), CF8M использование других материалов по согласованию
Некаталожные решенияВышеуказанные параметры можно адаптировать в соответствии с вашими индивидуальными потребностями. В таких случаях, пожалуйста, свяжитесь со специалистом. В меню: «Регулирующие клапаны некаталожные решения» и «Новая продукция» представляем такие примеры.
  • • Номинальные размеры от DN15…150 для номинальных давлений PN10…40; CL150; CL300
  • • исполнения из разнородных видов материалов отливок корпуса и внутренних элементов клапана, адаптированные под определенные условия работы,
  • • широкий диапазон коэффициентов расхода
  • • ограничение выброса в пространство агрессивной и токсической рабочей среды в результате применения сальниковых уплотнений, отвечающих требованиям правил TA-Luft,
  • • простой демонтаж и монтаж внутренних элементов клапана для проведения техосмотра и сервиса
  • • большая прочность и надежность действия в результате применения материалов высокого качества и техник поверхностного упрочнения (упрочняющая накатка, стеллитирование, термическая обработка, покрытия CrN),
  • • клапаны взаимодействуют с многопружинными пневмоприводами типа P/R (основное исполнение), P1/R1, имеется возможность полной обратимости действия пневмопривода и изменения диапазона пружин - без дополнительных деталей
  • • возможность оснащения пневмоприводов ручным приводом
  • • возможность диагностики системы «клапан - привод» в результате применения интеллектуальных электропневматических
  • • позиционеров
  • • высокая герметичность закрытия в результате применения мягких седел (с уплотнением PTFE) во всем диапазоне коэффициентов расхода
  • • те же самые коэффициенты расхода и характеристики регулировки для «твёрдых» седел (металл-металл) и «мягких» (металл-прокладка)
  • • надёжное соединение штоков привода и клапана, а также седла с корпусом,
  • • широкая гамма электроприводов,
  • • возможность взаимодействия с ручными приводами тип 20 или NN
  • • возможность специальных исполнений: для кислорода, водорода; для кислых газов, содержащих H2S; для работы во взрывоопасной среде в соответствии с директивой 94/9/WE - ATEX
  • • конкурентоспособные цены - благодаря простой и функциональной конструкции клапанов и приводов, а также применяемых материалов
  • • проектировка и производство изделия в соответствии с требованиями системы управления качеством ISO 9001, директивы 97/23/WE и правил AD2000 Merkblatt с предназначением для установки на трубопроводах
Имеется возможность изготовления клапана согласно Вашим нуждам (примеры). В таких случаях обращайтесь, пожалуйста, к нашему специалисту
  • каталожная карта: Z3 - PDF
