Siłowniki pneumatyczne membranowe wielosprężynowe typ P/R - POLNA S.A.
Siłowniki pneumatyczne membranowe wielosprężynowe typ P/R są stosowane jako urządzenia sterujące pracą zaworów regulacyjnych oraz innych elementów nastawczych w automatyce przemysłowej.
Wykonywane są w następujących odmianach:
- o działaniu prostym (powietrze – wysuwa trzpień) – typ P
- o działaniu odwrotnym (powietrze – cofa trzpień) – typ R

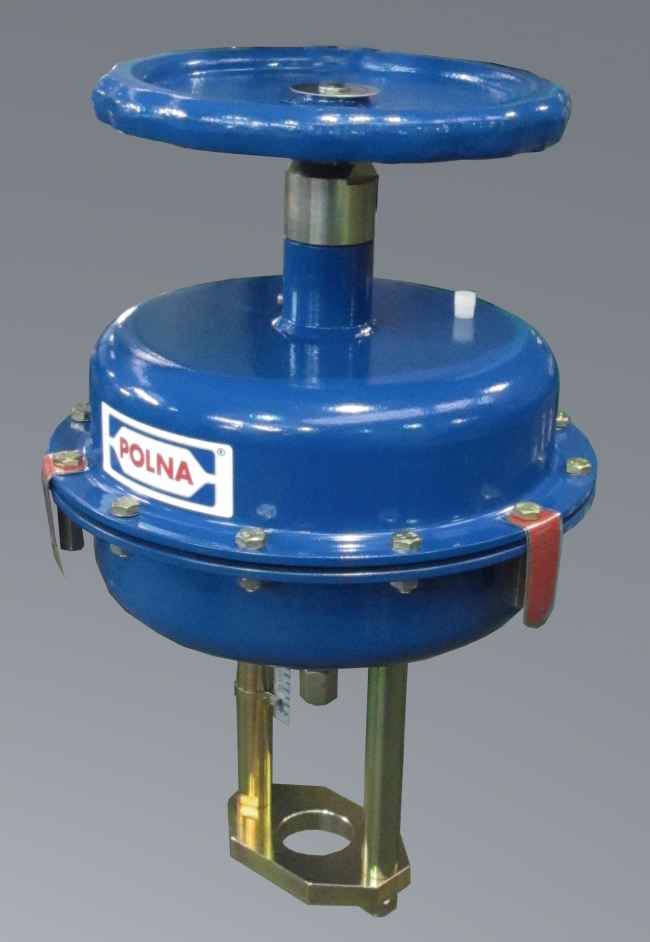

- o działaniu prostym, z napędem ręcznym – typ PN
- o działaniu odwrotnym, z napędem ręcznym – typ RN

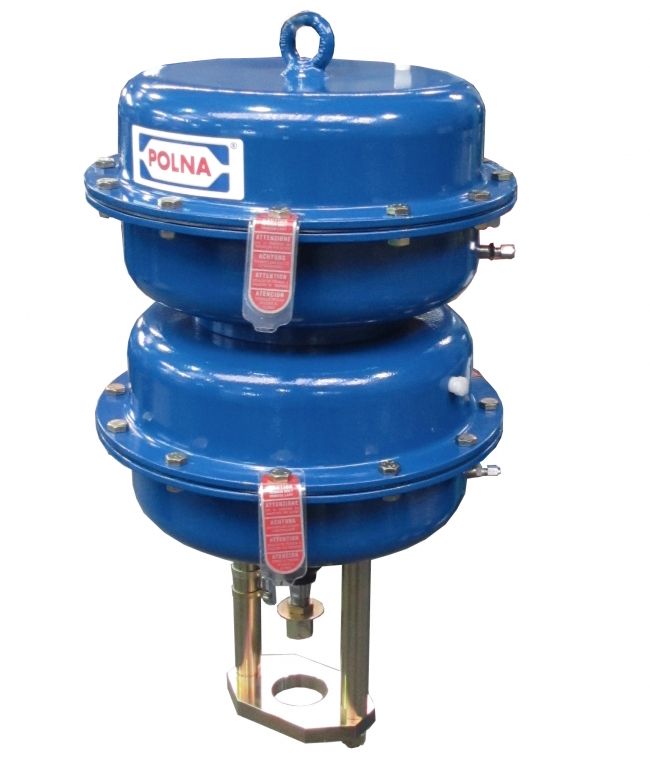

| Powierzchnia membrany | 250, 400, 630, 2x630, 1000, 1500, 2x1500 cm2
|
| Skok | 20, 38, 50, 63, 80, 100 mm
|
| Zakresy sprężyn | 20 ...100 kPa do 180 ... 380 kPa
|
| Temperatura pracy | - 40 ... + 80°C
|
| Dokładność położenia | ±2,5 % zakresu skoku nominalnego
|
| Histereza | ±2 % zakresu skoku nominalnego
|
| Napęd ręczny | górny
|
| Maksymalne ciśnienie | 600 kPa
|
| Ilość cykli | min. 250 000 cykli – wykonanie standardowe, min. 1 000 000 cykli – wykonanie specjalne |
- całkowita odwracalność działania i możliwość zmian zakresu sprężyn, bez dodatkowych części
- siłownik mocowany na kolumnach,
- szeroki zakres sił dyspozycyjnych i skoków roboczych,
- liniowa zależność przemieszczenia trzpienia od ciśnienia sterującego w wyniku zastosowania membran ze stałą powierzchnią czynną,
- możliwość uzyskiwania różnych zakresów sprężyn w wyniku zmiany ilości sprężyn lub/i przez zmianę położenia elementów dystansowych,
- możliwość wyposażenia siłownika w napęd ręczny górny, pneumatyczny lub elektropneumatyczny ustawnik pozycyjny, filtroreduktor, zawór elektromagnetyczny, wyłączniki krańcowe, nadajnik położenia, zawór blokujący, urządzenie wspomagające (volume booster),
- możliwość zastosowania wyposażenia pozwalającego na zmniejszenie lub powiększenie czasów przesterowania,
- duża trwałość membran, sprężyn i uszczelnień,
- mała masa i wymiary gabarytowe.
