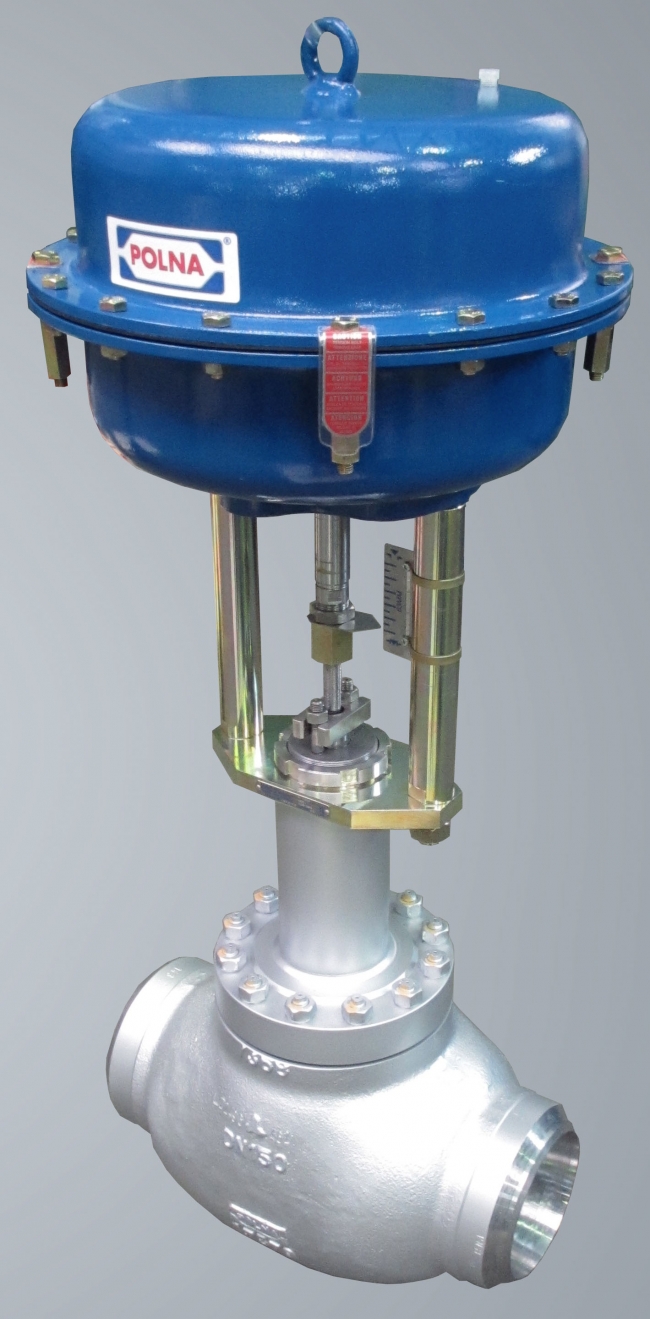

Zawory regulacyjne przelotowe jednogniazdowe typ Z1B - POLNA S.A.

Stosowane są jako elementy wykonawcze w układach automatyki i zdalnego sterowania do regulacji przepływu cieczy, par i gazów.

Szeroki zakres wykonań materiałowych, wysokie parametry w zakresie ciśnień i temperatur pracy, liczne odmiany konstrukcyjne przystosowane do wymagań procesu technologicznego sprawiają, że zawory te powinny być stosowane do najbardziej wymagających warunków w energetyce, petrochemii, ciepłownictwie, przemyśle chemicznym, hutnictwie itp. Na terenie Europy znane pod nazwą BR12B.

Istnieje możliwość wykonania zaworu zgodnie z Państwa indywidualnymi potrzebami.

Wymiar nominalny DN25; 40; 50; 80; 100; 150; 200; 250; 300; 400
Ciśnienie nominale • PN10; 16; 25; 40; 63; 100; 160; 250; 320; 400 • możliwe wykonanie na PN630 • PN-H-74306:1985; PN-H-74307:1985. • CL150; CL300; CL600; CL900; CL1500; CL2500
Współczynnik przepływu 10 ... 2600 m3/h
Charakterystyki przepływu liniowa, stałoprocentowa, szybkootwierająca, modyfikowana
Regulacyjność50:1, 100:1
Szczelność zamknięcia IV klasa wg. PN-EN 60534-4 V klasa wg. PN-EN 60534-4 VI klasa wg. PN-EN 60534-4 - wykonanie specjalne klasa od B do G wg PN-EN 12266-1
Temperatura czynnika - 196 ... + 650°C
Materiały korpusu staliwo węglowe GP 240 GH (1.0619), WCB staliwo stopowe G17CrMo9-10 (1.7379), WC9 staliwo węglowe na niskie temperatury G20Mn5 (1.6220) staliwo kwasoodporne GX5CrNiMo 19-11-2 (1.4408), CF8M zastosowanie innych materiałów do uzgodnienia
Wykonania niekatalogowe Istnieje możliwość dopasowania powyższych parametrów do Państwa indywidualnych potrzeb. W takich przypadkach prosimy o kontakt ze specjalistą. W menu: "Zawory regulacyjne wykonania niekatalogowe" oraz "Nowości produktowe" przedstawiamy takie przykłady.
  • różnorodne wykonania materiałowe odlewów korpusu i części wewnętrznych zaworu, przystosowane do określonych warunków pracy
  • wykonania konstrukcyjne ograniczające poziom generowanego hałasu, zwiększające odporność na kawitację i flashing, umożliwiające eliminację przepływu dławionego
  • szeroki zakres ciśnień nominalnych od PN10 do CL2500 oraz współczynników przepływu i charakterystyk regulacji
  • ograniczenie emisji mediów agresywnych i toksycznych do środowiska w wyniku zastosowania dławnic mieszkowych lub uszczelnień dławnicowych odpowiadających wymaganiom przepisów TA - LUFT
  • łatwy demontaż i montaż elementów wewnętrznych zaworu w celu dokonania przeglądu i serwisu
  • duża trwałość i niezawodność działania w wyniku zastosowania wysokiej jakości materiałów oraz technik  ulepszania powierzchniowego (dogniatanie, stellitowanie, obróbka cieplna, powłoki CrN)
  • możliwość współpracy z siłownikami wielosprężynowymi typ P1/R1 (z jarzmem odlewanym) i P/R (kolumnowe) o całkowitej odwracalności działania i możliwości zmian zakresu sprężyn - bez dodatkowych części  (przy zachowaniu ilości sprężyn)
  • możliwość wyposażenia siłowników w napęd ręczny boczny (do P1/R1) lub górny (do P/R)
  • możliwość diagnostyki układu "zawór - siłownik" w wyniku zastosowania inteligentnych ustawników elektropneumatycznych
  • szeroka gama napędów elektrycznych
  • możliwość wykonań specjalnych: do tlenu, wodoru; czynników o niskich temperaturach (ciekły tlen, azot); do gazów kwaśnych, zawierających H2S; z płaszczem grzewczym; do pracy w atmosferach wybuchowych zgodnie z dyrektywą 94/9/WE - ATEX
  • projektowanie i wytwarzanie wyrobu są zgodne z wymaganiami systemu zarządzania jakością ISO 9001 oraz dyrektywy 97/23/WE i przepisów AD2000 Merkblatt z przeznaczeniem do instalacji na rurociągach
  • łatwy demontaż i montaż elementów wewnętrznych zaworu w celu dokonania przeglądu i serwisu
  • duża trwałość i niezawodność działania w wyniku zastosowania wysokiej jakości materiałów oraz technik ulepszania powierzchniowego (dogniatanie, stellitowanie, obróbka cieplna, powłoki CrN)
Istnieje możliwość wykonania zaworu zgodnie z Państwa indywidualnymi potrzebami.W takich przypadkach prosimy o kontakt ze specjalistą.
